martes, 17 de septiembre de 2013

Bricolaje: Mueble para la plancha


                    Mueble que oculta la tabla de planchar, la plancha y un cajón para la ropa pendiente de planchado.

                    Las medidas plegado son: Altura (con ruedas)-------------107 cm..
                                                                   Ancho------------------------------ 40
                                                                   Largo-------------------------------  51
                                                                   Altura tabla planchar----------- 95



             Todas las piezas principales las compre ya cortadas y canteadas en "Maderas Ramirez-Alzira"; las interiores
las corte en casa con los sobrantes del tablero de 16 mm.color wenge y las medidas son las siguientes:

                                    2 Laterales de----------------------------89 x 48
                                    1 Puerta de -------------------------------90 x 40
                                    1 Puerta  para cajón trasero----------65 x 40
                                    1 Base mueble---------------------------40 x 48
                                    1 Tapa superior-------------------------40 x 51
                                    1 Trasera fija arriba cajón-------------25 x 40
                                    2 Laterales para tapa-------------------40 x 10
                                    2 Laterales para tapa-------------------48 x 10
                                    1 Fondo soporte plancha-------------40 x 36´5
                                    2 Separadores interiores de----------25 x 36´5
                                   1 Tabla de planchar--------------------92 x 30
         2 Bisagras de cazoleta + 2 bisagras escamoteables + 3 tiradores + pata freno puertas + amortiguador armarios +
4 ruedas



                        El montaje lo realice con "galletas" y cola blanca; solo lleva tornillos para unir la base con los laterales.













                Aquí se aprecia el amortiguador que ayuda a subir la tabla, los dos separadores interiores y el freno puerta




                                La tapa de la plancha sirve de bandeja auxiliar.







sábado, 10 de agosto de 2013

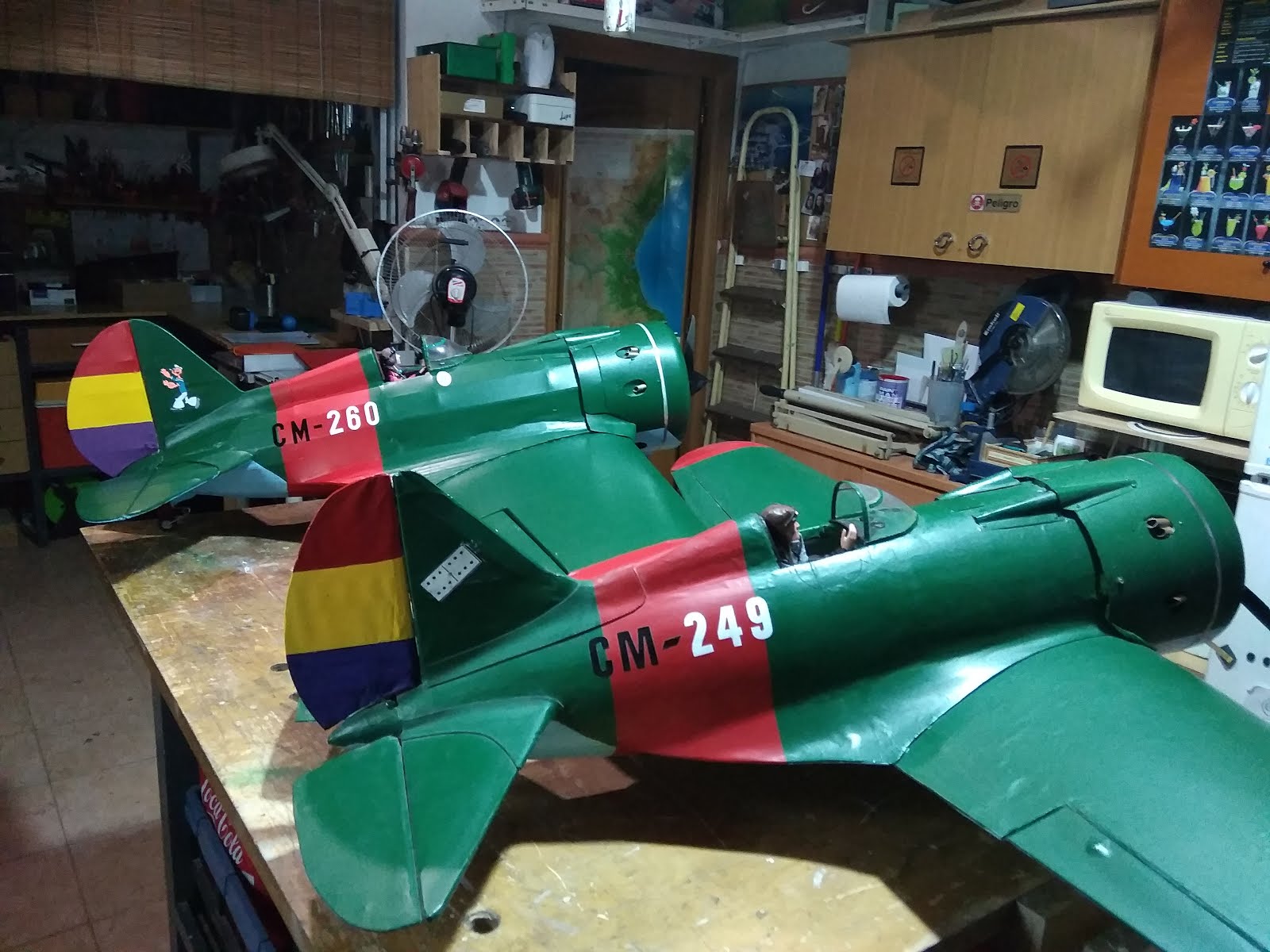

Aeromodelismo: Polikarpov i-16 "Mosca/Rata" x 2








                                                     PRIMER INTENTO
    Construido a partir del plano de RC-Pilot (Francia), que solo lo acompaña las cuadernas del fuselaje          y de las alas.
                                 Envergadura.- 144 cm..                      Peso.- 3250 gr.
                     Escan 80 A.        Motor EMAX BL2826/05 960Kv                 Hélice 14 X 7






                                 Para el tren de aterrizaje, utilice los materiales  que se aprecian en la foto:





                                   -Placa de fibra de vidrio de 0,70 para que sea  flexible cuando cierra
                                    y se acopla al  fuselaje.

                                  -Aluminio Litografico-offset en el ultimo tramo para darle la forma del
                                    fuselaje.
                                 -El interior metálico de regletas eléctricas para unir las tapas "pantalones"
                                   con las patas del tren.
                                 -Hilo de pescar de acero trenzado para que tire al final del cierre de la
                                   tapa.
                                 -Bisagras pequeñas+ terminales eléctricos para  guiar el cable+
                                      listón contrachapado+trozos de muelles de los que retraen.

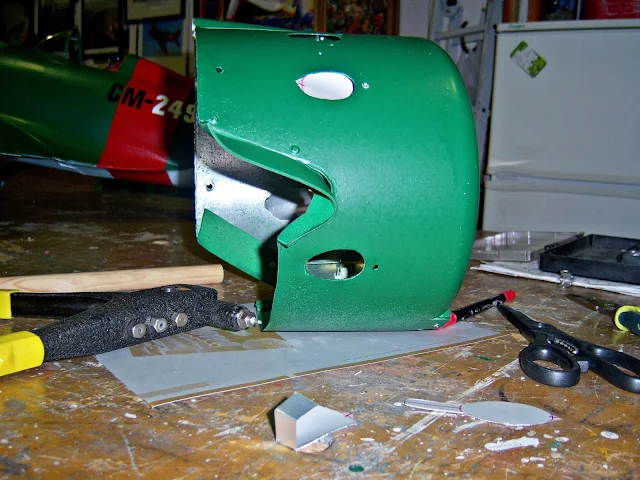

                                    El carenado del motor, es de una olla de 22cm. de diámetro y
                               0,70 mm. de gruesa.

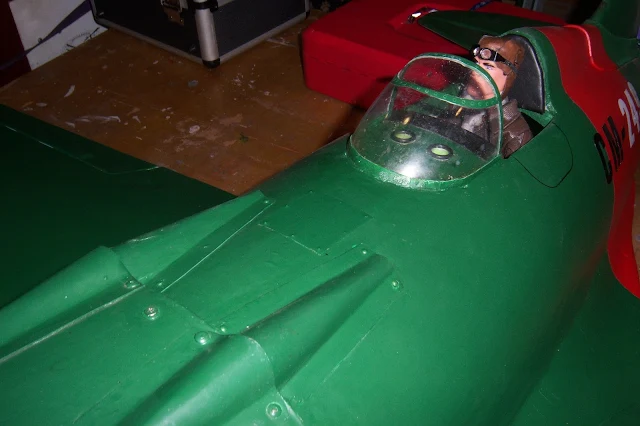

                                    El parabrisas es el lateral de una botella como la que se ve en
                              la foto y tiras de aluminio offset.

.

                                Con aluminio offset realice todos los detalles de simulacro de tapas
                            de las ametralladoras+ interior de las salidas de tubos de escape+ tomas
                            de aire en el  morro+ todo con remaches de 2,5 mm..

                               Los tubos de escape son trozos de una vieja antena de TV.





           Este video es del primer vuelo; como se puede ver parecía una "montaña RUSA"


       El  segundo vuelo fue igual que el primero, pero en otro árbol. En ambos casos las roturas fueron leves.

       En el tercero ya fue mas grave y decidí no repararlo. Pero lo quiero volver a construir, en esta ocasión
       de "poliestireno"


                                                        SEGUNDA CONSTRUCCIÓN

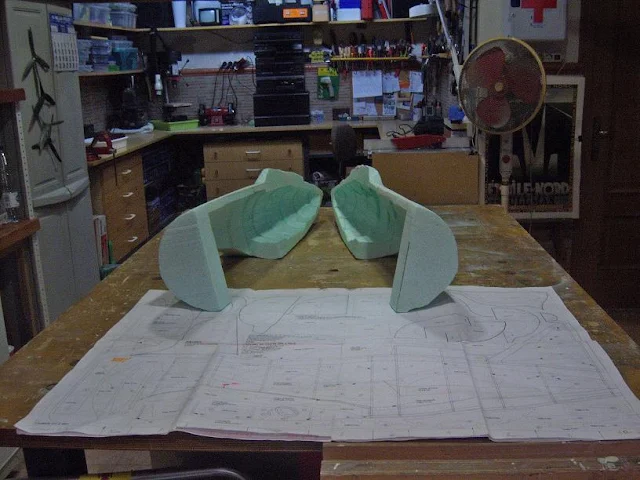

Construido todo  con "Poliestireno", reutilizo los alerones, planos de cola y el carenado del motor, pero le aumento la envergadura y el largo del fuselaje quedando como sigue:
             Envergadura.- 153cm.   Longitud.- 94cm.     Peso.- 3600grs.    Motor.- 65 de 4t.
Al cortar las alas, le doy 2 grados Wasthout en los extremos.


         Mi cortadora de alas; consiste en un arco con hilo de"nicrom" que lo puedo tensar desde el techo con una cuerda y un muelle para cortar los intradós; después destenso para cortar los estrados. Las baterías son para ejercer peso; la fuente eléctrica la consigo con una fuente de alimentación de 120W, de los que varias el voltaje desde 12V . Para cortar en recto utilizo un hilo desde la cuerda con muelle hasta el centro de la mesa y conecto un cable por debajo de la mesa y el otro al muelle como se ve en la foto inferior.














       El Saito 65 ya montado; le monto un chispo que funciona desde un canal de la emisora puesto que el carenado cubre todo el motor. Con una bateria lipo de 2S de 1500mAh y un BEC alimento el receptor.




     Ahora vuela de maravilla en manos de un experto (que no es mi caso).
     Pero creo que con la ayuda de esta controladora de tres ejes; pero que tengo la sensibilidad de             dirección a 0%, los alerones y profundidad al 50 %.








MI SEGUNDO POLIKARPOV I-16. Bueno el tercero, pues el primero ya no existe.
En esta ocasión de listones, entelado y alguna pieza de cartón-pluma.







































domingo, 3 de marzo de 2013

Aeromodelismo.- Lanzadera 2


                 En realidad no es una "lanzadera" de aeromodelos, puesto que solo lo sujeta hasta que
    alcanza el máximo de revoluciones, para en ese momento apretar el pedal y sale rápido y en
    linea recta.

                La cuerda que se aprecia en mi bolsillo, es para retirar el artilugio de la pista cuando
    me retiro a la zona de pilotos.



              Aquí podemos apreciar los materiales utilizados:

            -Tablero panelado de aluminio (reciclado de sobrantes de empresa).
              Las medidas, las indicadas en las notas adjuntas.
           -Cuatro bisagras.
           -Dos tornillos de 8 mm de largo con 2 tuerca normales y 2 de bloqueo.
           -Dos muelles de los que recuperan y dos de los empujan.



             En esta foto se aprecia pintado de rojo, como monté los muelles de recuperación para que habrá
    con energía los topes del aeromodelo.



         A medida que realizaba el montaje, le tuve que hacer algunas modificaciones; a la plataforma inferior,       le aumente el hueco para que entre bien la cola de la Piper; prolongue la plataforma superior con dos             platinas y solo monte un muelle por que iba muy duro el pedal.



           Este es el resultado final.

          Disculpad la calidad del vídeo que incluyo al final, pero era un día nublado y tomado
     desde la cámara de fotos.
