Bricolaje: Alimentador para tortuga

        Consiste en un dispensador de alimento programado y esta construido con los siguientes elementos:

                 -Un pequeño triturador de documentos que funcionaba a pilas.
                 -Un envase de hojalata de un frasco de colonia.
                 -Un programador reciclado de un cuadro eléctrico de maquinarias.
                 -Un transformador de diferentes salidas de voltaje.

       Al triturador de documentos, le desmonte las cuchillas que tenia en los dos ejes y las sustituí por cuatro      tiras de espuma de la utilizada en las ventanas.

      Al envase metálico, le realice una abertura por la parte inferior y lo monte sobre el triturador                     coincidiendo sobre las dos ejes.

      La manguera de regadío que se aprecia en la foto, esta conectada al riego automático de las plantas.

         Con el programador, se consigue que coma siempre a la misma hora, en este caso cada 12 horas, y el tiempo (2´´) que le cae la comida que en consecuencia es la cantidad.

          El programador esta montado dentro de un estuche y por encima el transformador.

Bricolaje: Medidor infantil

           Este medidor infantil es la unificación de dos trabajos de revistas o de libros de bricolaje y
   consiste en un perchero de manzanas (con gusano incluido) y un mono articulado para medir a los niños.

           Cuando la mano derecha del mono toca la cabeza del niño, con la izquierda indica su altura.

          Esta realizado con madera DM de 15 mm; dos guías de cajones y mucho sierra de calar.

             Con dos tacos del mismo material, se consigue la separación necesaria para la mano y pierna             izquierda para que abrace al árbol y guías sin rozaduras.

           Para separarnos de la pared, se atornilla en la parte de la copa del  árbol una madera de 10 cm en   ángulo de 90º y después se cuelga de la pared como un cuadro.

           En la base, también lleva un separador de 10 cm..

Aeromodelismo: Tren de aterrizaje para el CATALINA

         Todo el conjunto de amortiguador y rueda lo monte sobre una pieza de contrachapado que después pegué al avión.

         La envergadura es de 1370 cm y el peso con ruedas es de 855 grs..

         La rueda delantera no es direccional y esta montada con un muelle por dentro de un tubo de plástico, atornillado a un taco de balsa y pegado al avión.

         Dos trozos de cartón simulan las puertas de la rueda delantera

       Primero montamos el amortiguador con un trozo de cable de acero fino, de manera que pueda articular.

      Al extremo del amortiguador se pasa un pequeño muelle y se presiona un terminal eléctrico.

     Por la parte inferior del contrachapado se pasa otro eje de cable de acero y se unen los extremos con otro terminal.



       La rueda se monta con un tornillo y se une con los dos terminales eléctricos.

      Los materiales empleados son los de la foto:

        Dos amortiguadores de los utilizados en armarios de cocinas.
       Dos terminales eléctricos
       Dos muelles pequeños
      Cable de acero fino.

Aeromodelismo: Tren de aterrizaje para el Spitfire


         Este Spitfire, en los años 70, era de vuelo circular; después de reconstruirlo todo para montarle un
motor eléctrico en un futuro, le monte unos amortiguadores en las ruedas con los materiales que se ven en la foto:
                     Dos remaches grandes
                     Dos terminales eléctricos
                     Dos muelles pequeños



      Este motor es un COX de 0´8 cc. que con dificultad levantaba al Spitfire que tiene una envergadura de 68 cm y un peso de 265 gr sin motor ni radio.

     En vuelo circular llevaba un plomo en el ala derecha para compensar el peso de los cables que entraban por el ala izquierda.

     Primero se tiene que repasar con un taladro el paso del clavo por el cuerpo de aluminio para que se deslice con suavidad.

        Después de montar el muelle, se presiona el terminal eléctrico, quedando la parte redonda libre para montar la rueda.

        Al terminal eléctrico se pega un pequeño trozo de contrachapado que se desliza sobre la pieza que simula la tapa del tren retráctil; así se evita que la rueda se gire.











Bricolaje: Mesa para la fresadora

                 Con esta mesa se puede trabajar con las dos manos disponibles para la maniobrilidad
          de la pieza que estas trabajando, principalmente si son piezas largas, como las molduras de
           la pizarra que se ve al fondo.

                Se conecta con el pedal interruptor que se puede observar en la foto, con ello consigo
         una mayor seguridad puesto que se para al levantar el pie; previamente le he puesto una pinza
         al gatillo de la fresadora.

                Este pedal también lo utilizo para otras herramientas como la lijadora o la sierra de calar
       cuando están estáticas.

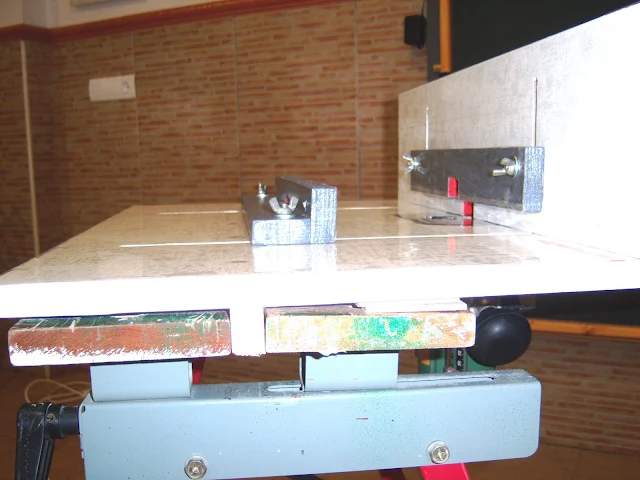

            Con esta foto por la parte inferior, podemos apreciar como se monta la fresadora; primero
    paso dos barras metálicas ( se ven blancas) por donde se monta la guía lateral, después se encajan en
    unos rebajes realizados en la mesa y se asegura con cuatro prisioneros con palomillas.

             La mesa queda presionada sobre el caballete plegable y también podemos  apreciar las partes             regulables en función de la pieza a trabajar; las dos pintadas de gris y la blanca vertical.

               La flecha roja indica el sentido para entrar la pieza.

             Otro detalle que no se aprecia en las fotos, es que la mesa esta plastificada para facilitar
    el deslizamiento de las piezas.





















Bricolaje: Reciclado de cafetera

   Esta cafetera que la compre a finales de los 70,

siempre a hecho un buen café, pero los años no

perdonan y se deterioro mucho el exterior que

era de plástico.

      Esta nueva cafetera esta realizada con la caldera
y mecanismos de la anterior y un nuevo diseño
exterior realizado con contrachapado de 0´5 cm,
un piloto rojo, un termómetro reciclado y una
llave conector retro; después una buena capa de
pintura con espray mas otra capa de barniz.

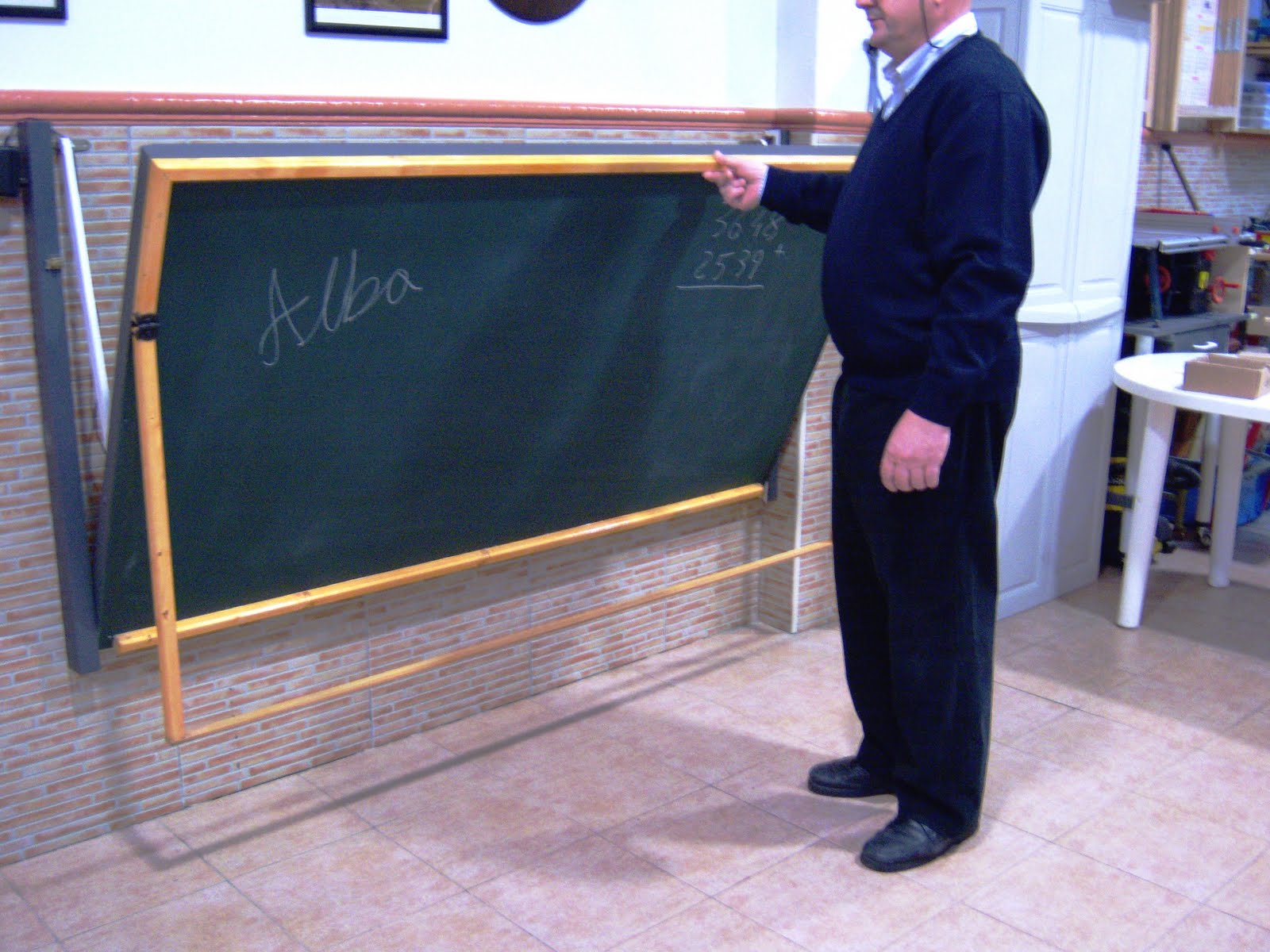

Bricolaje: Pizarra y pista escalextric

         Esta pizarra/pista de coches, esta construida con materiales reciclados de envases de planchas offset
y a la altura de mi nieta que tenia  5 años; tampoco quería rebasar la moldura del garaje.

           Para que tuviera una altura baja para la pizarra y otra de 85 cm para la pista, colgué el tablero con
dos tirantes casi desde el centro del tablero y con dos ruedas de plástico que deslizan por la pared y
por dos guias en "L" con un tope para final del recorrido; a su vez se desprende parte de la
moldura para tener mas seguridad de apoyo.

          Sin pretenderlo, conseguí una mayor seguridad, puesto que cuando se abre queda casi en
 equilibrio y le tienes que ayudar para que se abra.

          Solo se tiene que conectar a la red el transformador y empieza el juego.

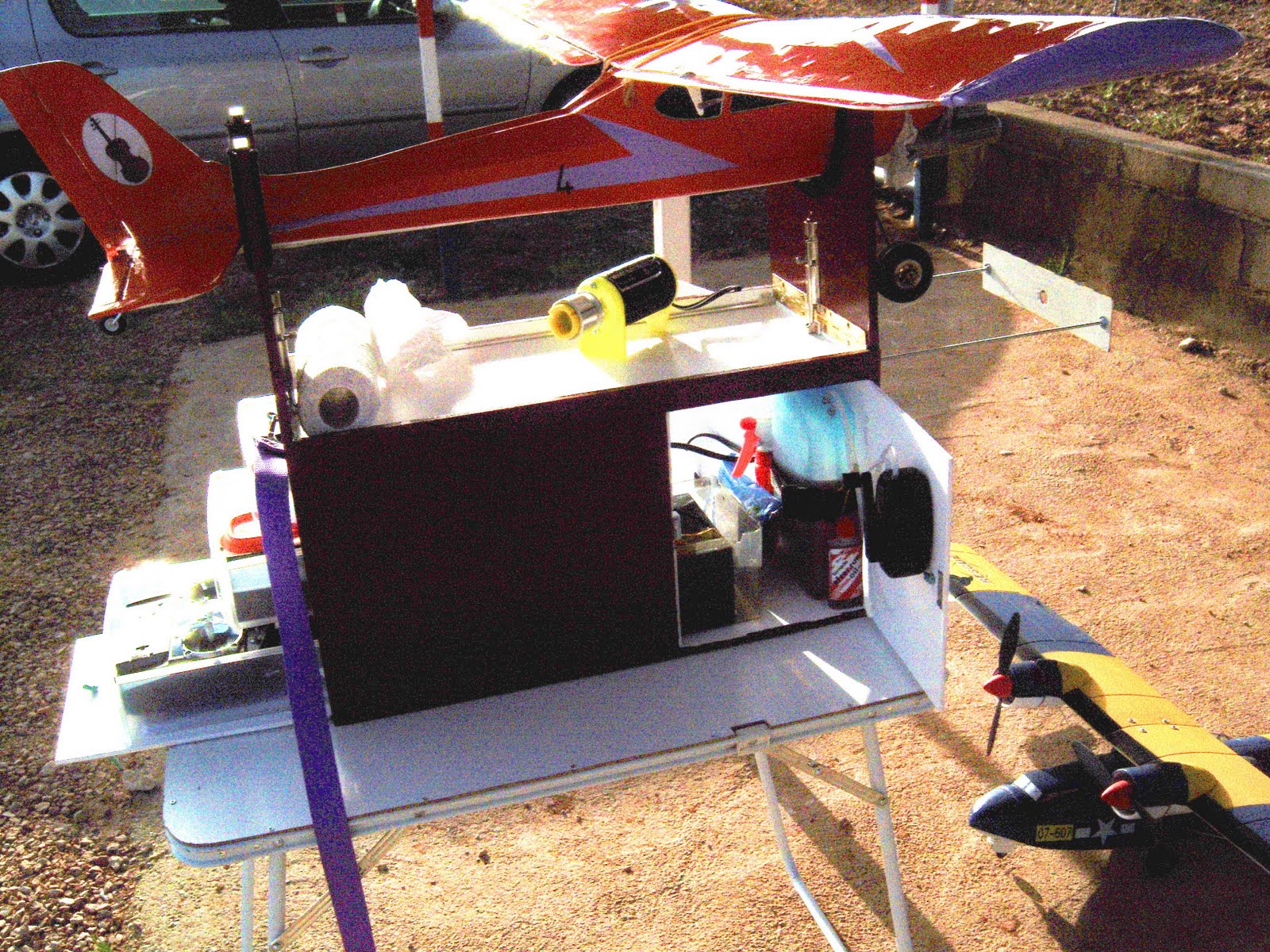

Aeromodelismo: Caja de vuelo



                      En esta caja llevo herramientas, combustible, emisora, cargador de baterías y todo lo
 necesario para la practica de este hobby.

                     El peso en vacío (tara) es de 4´5 kg..  Completa, en mi caso es de 11´5 kg. y tiene
estas medidas: 60 X 28 X 32 cm..



                Los materiales empleados son los siguientes:

                             -Los tres cajones de un archivador .
                            -Contrachapado de 1cm para la caja.
                            -Contrachapado de 0´5 cm para las puerta.
                            -Tapa de caja de vino y listón de 0´5  para los soportes de los cajones.
                            -Unas bisagras, imanes y dos cerrojos.



                La mesa es el complemento para no ir "tirado"  por el suelo; además se convierte en "2 X 1"




           Por supuesto, la caja también funciona en el suelo.

           Para los aeromodelistas de Valencia; este modelo de avión lo compre en el año 1977 al Sr. SOLÉ,
y constaba del plano y las dos mitades del fuselaje. Mi primera emisora también estaba fabricada por este Sr y era de AM.

            Cuando se levantan los dos soportes del avión, se reafirman con dos cerrojos y queda una
 bandeja con 2 cm de laterales y fondo blanco para evitar perder cosas pequeñas.




          La emisora, herramientas y accesorios, se encuentran en los tres cajones por detrás de la caja para estar lo mas alejado posible del motor.

         El cajón de la emisora tiene una separación de10 cm, las otras de 8cm..

         Por la puerta de la izquierda se accede al arrancador y la batería de 12 V..

         Se podría montar el Power panel.



       SEGURIDADES:

                     -Los tiradores de las puertas son de cuerda, para evitar que se enganchen con la ropa.

                    -Un señalizador regulable por delante de la hélice.
                    -El frontis esta forrado con aluminio adhesivo, del utilizado en electrodomésticos, para facilitar

la limpieza de los restos de combustible.



                    En la puerta de la derecha tengo la bomba y la botella (1 litro) del combustible.

                   También esta el papel y el detergente para la limpieza del aeromodelo.
